1. 結構組成與工作環境

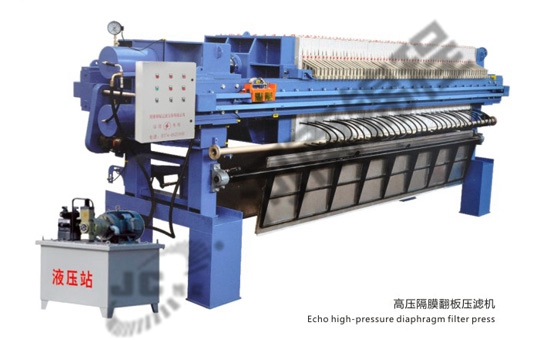

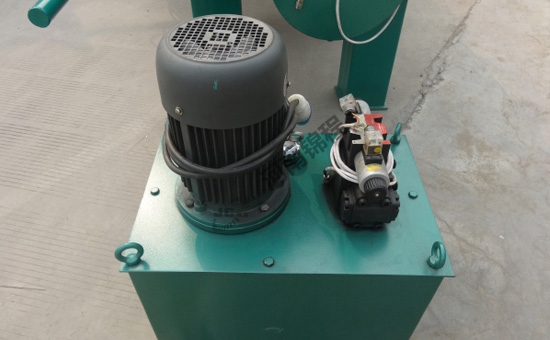

隔膜壓濾機是由機架、液壓站、隔膜板、廂式濾板、濾布組成

2. 工作原理

隔膜壓濾機由隔膜板和廂式濾板排列組成濾室，在輸料泵的壓力作用下將漿料輸入濾室，通過過濾介質（濾布）將漿料中的固體和液體分離，當漿料中固體形成餅后，再向隔膜通入空氣，對濾室的固體充分壓榨，降低含水率。對于粘性物料的過濾及對含水率要求較高的客戶，此機更有不一樣效果。

型號	過濾面積 m2	濾板規格 mm	濾板數		濾室容積L	過濾壓力Mpa	額定充氣壓力 Mpa	油缸額定壓力 Mpa	油缸額定行程 Mpa	地基尺寸			外形尺寸			重量 kg
			隔板	模板						L1 mm	B mm	C mm	長 mm	寬 mm	高mm
XMG-870	50	870*870	18	19	760	0.5	0.6	25	450	3510	500	1100	4050	1390	1250	4200
	60		22	23	920					4030			4560			4500
	70		26	27	1080					4550			5100			4800
	80		29	30	1200					5060			5600			5100
XMG-1000	80	1000*1000	22	23	1150	0.5	0.6	22	550	4600	560	1100	5600	1500	1360	4500
	90		25	26	1300					5030			6080			4800
	100		28	29	1450					5460			6500			5200
	110		31	32	1600					5950			6950			5500
	120		34	35	1750					6380			7380			5800
XMG-1250	120	1250*1250	21	22	1760	0.5	0.6	22	580	4620	900	1360	5760	1500	1360	6850
	140		25	26	2080					5200			6350			7600
	150		27	28	2240					5480			6630			8200
	160		29	30	2400					6910			7210			8350
	180		33	34	2720					6490			7790			9200
	200		36	37	2960					6290			8220			9700
	250		46	47	3760					8380			9650			11300
XMG-1500	300	1500*1500	38	39	6030	0.5	0.8	20	860	8260	1150	1700	9720	2520	2570	20560
	350		43	44	6000					9180			10480			21800
	400		49	50	6811					10140			11440			23850
	450		56	57	7700					11190			12490			26200
	500		62	63	82580					1221			13540			28300

1.程控自動控制。
2.濾板采用聚丙烯材質，抗壓性能突出。
3.隔膜二次壓榨，含水率更低。
明顯縮短過濾操作時間，在過濾后期，過濾效率極低，用隔膜壓榨功能，用極短的時間完成這一段過程，效率大為提高。
節省操作動力之消耗，在過濾后期，流量小，壓力高，進料泵消耗的功率也很高，用隔膜壓榨功能，用極短的時間完成這一段過程，節省了功率消耗。
提升泥餅干度，降低泥餅含率，隔膜壓榨對靜態過濾結束后的濾餅進行二次壓榨，使濾餅的結構重排，致密度加大，從而置換出一部分水分，提高了干度?？s短過濾周期，提高壓濾機的處理能力。
