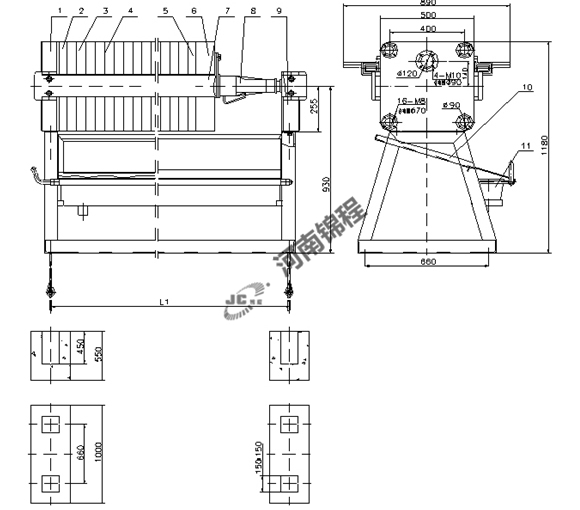

1、止推板 2、頭 板 3、濾 板 4、濾 布 5、尾 板 6、壓緊板 7、橫 梁 8、千斤頂 9、支架 10、濾渣翻板 11、接液槽
注：1、地腳螺栓M16×300。 2、洗滌管與出液管根據用戶不同過濾要求配置。

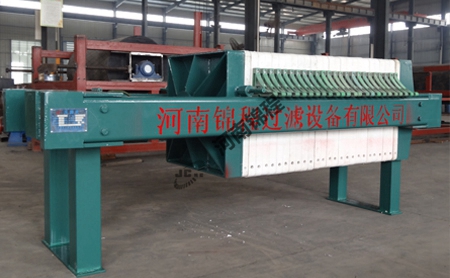

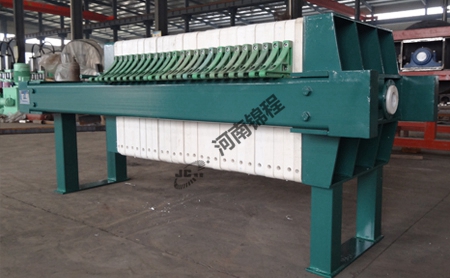

  千斤頂壓濾機主要由三大部分組成，即：機架部分、過濾部分、壓緊裝置。壓濾機工作時，轉動手輪，通過小齒輪、大齒輪，帶動絲杠推動壓緊板，將位于壓緊板和止推板之間的濾板和過濾介質(濾布)壓緊，以保證帶有工作壓力的被過濾物料(料漿)在濾室內進行加壓過濾。
  (1)機架部分：機架構成壓濾機的基礎，用以支撐過濾機構、連接其它部件。它主要由止推板、壓緊板、壓緊部分和主梁組成。
  (2)過濾部分：是由以一定次序排列在主梁上的濾板和夾在濾板之間的過濾介質(濾布)組成，形成一個個過濾單元(濾室)。

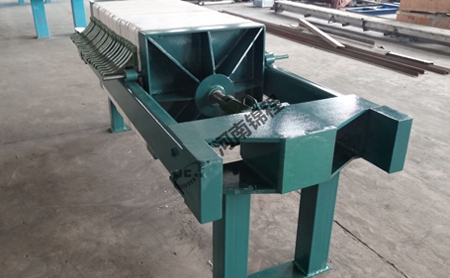

  (3)壓緊部分：它是壓濾機的動力裝置，主要部件有小齒輪、大齒輪、絲杠等。

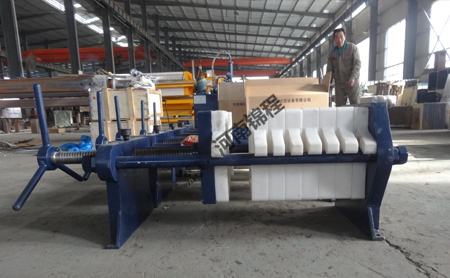

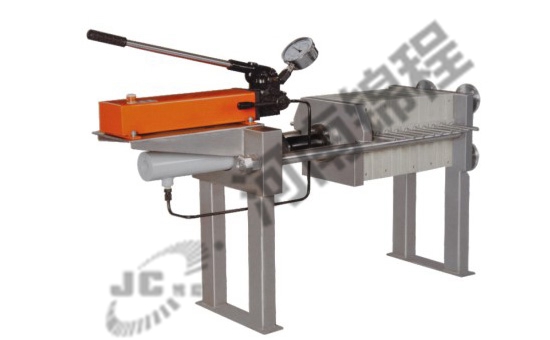

千斤頂壓緊壓濾機采用螺旋千斤頂作為壓緊裝置，具有
1.結構簡單，設計合理
2.操作方便，無需電源
3.經濟實惠，維修方便
4適用范圍廣的特點，是懸浮液分離的理想設備
